大型表示電波時計　表示制御ユニットの製作工程

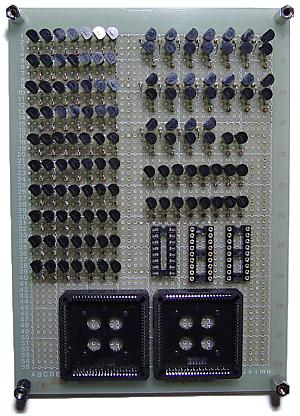

部品を実装した状態の表示制御ユニットです。

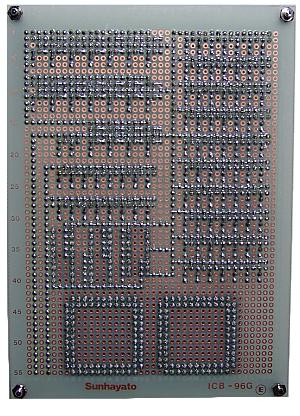

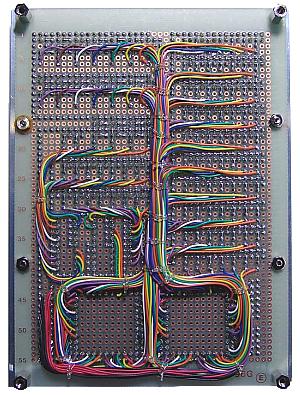

表示制御ユニットの配線面の状態です。

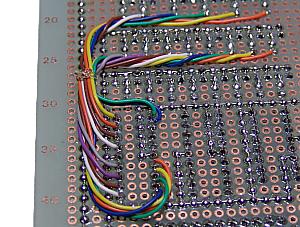

配線の色が混乱しないように束ねます。

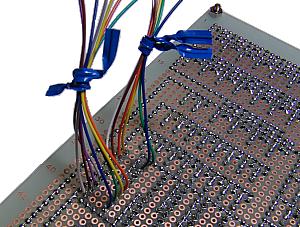

配線がたるまないように途中をビニールのひもでしばります。

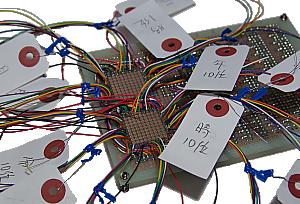

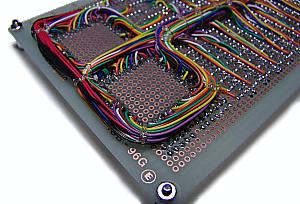

CPLDの配線は非常に多いので、ラベルを付けて間違えないようにしています。CPLDの配線は端子が見えるように周囲にまわして束ねます。

全部で１６０本の配線です。

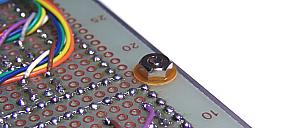

基板補強用のＬアングルを取り付けるビスと配線が接触しないようにベークライトのワッシャーを使っています。

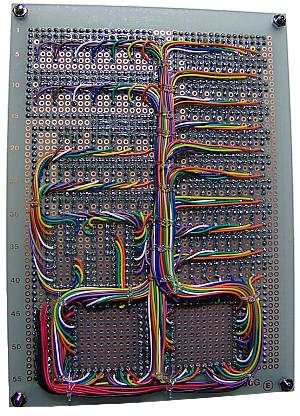

配線が終了した状態です。

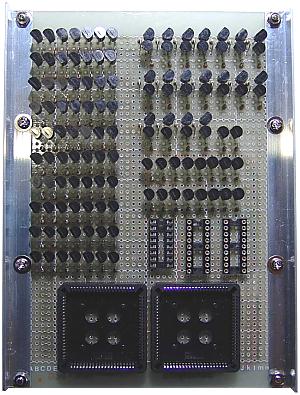

表示制御ユニットの部品面です。表示制御ユニットの配線面です。
