ＰＩＣ１６Ｆ８７３のＳＦＲ説明(14)

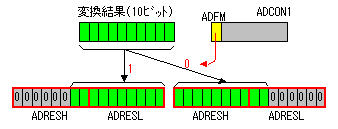

ADRESH,ADRESL (Ａ／Ｄ変換結果格納レジスタ） 1Eh, 9Eh このレジスタにはＡ／Ｄコンバータで変換した結果が格納されます。 ２つの８ビットレジスタ(ADRESHおよびADRESL)を組み合わせて１６ビットのレジスタとして使います。 A/D変換の結果は１０ビットなので、右寄せに格納するか、左寄せに格納するかを指定することができます。 ADCON0 (Ａ／Ｄ変換制御レジスタ0） 1Fh このレジスタでＡ／Ｄ変換の各種設定を行います。変換の起動もこのレジスタで行います。 カッコ内の値は電源投入直後の状態です。 ADCS1,ADCS0 ： Ａ／Ｄ変換クロックを指定 ADCS1 ADCS0 クロック 0 0 Fosc/2 0 1 Fosc/8 1 0 Fosc/32 1 1 RC RCクロックは内部発振器を使用 CHS2,CHS1,CHS0 ： アナログ入力チャネルを指定 CHS2 CHS1 CHS0 入力チャネル 0 0 0 チャネル０ ( RA0/AN0 ) 0 0 1 チャネル１ ( RA1/AN1 ) 0 1 0 チャネル２ ( RA2/AN2 ) 0 1 1 チャネル３ ( RA3/AN3 ) 1 0 0 チャネル４ ( RA5/AN4 ) 1 0 1 未使用 PIC16F874/877用 1 1 0 1 1 1 GO/DONE ： Ａ／Ｄ変換　起動／完了制御ビット 1 : Ａ／Ｄ変換起動／処理中 0 : Ａ／Ｄ変換停止 ( 変換完了時にハードでクリアされる ) ADON ： Ａ／Ｄ変換モジュール動作制御ビット 1 : Ａ／Ｄ変換モジュール電源ＯＮ 0 : Ａ／Ｄ変換モジュール電源ＯＦＦ ADCON1 (Ａ／Ｄ変換制御レジスタ1） 9Fh このレジスタでＡ／Ｄ変換の各種設定を行います。 カッコ内の値は電源投入直後の状態です。 ADFM ： Ａ／Ｄ変換結果の格納位置を指定 1 : Ａ／Ｄ変換結果をADRESレジスタに右寄せで格納する 0 : Ａ／Ｄ変換結果をADRESレジスタに左寄せで格納する PCFG3,PCFG2,PCFG1,PCFG0 ： アナログ入力ポート構成指定ビット PCFG 3210 ポート 備考 AN4 AN3 AN2 AN1 AN0 0000 A A A A A 0001 A VREF+ A A A 0010 A A A A A 0000と同じ 0011 A VREF+ A A A 0001と同じ 0100 D A D A A 0101 D VREF+ D A A 0110 D D D D D 0111 D D D D D 0110と同じ 1000 A VREF+ VREF- A A 1001 A A A A A 0000と同じ 1010 A VREF+ A A A 0001と同じ 1011 A VREF+ VREF- A A 1000と同じ 1100 A VREF+ VREF- A A 1000と同じ 1101 D VREF+ VREF- A A 1110 D D D D A 1111 D VREF+ VREF- D A A:アナログポート D:デジタルポート VREF+:上限基準電圧 VREF-:下限基準電圧
